¶ Beschreibung
 |
 |
 |

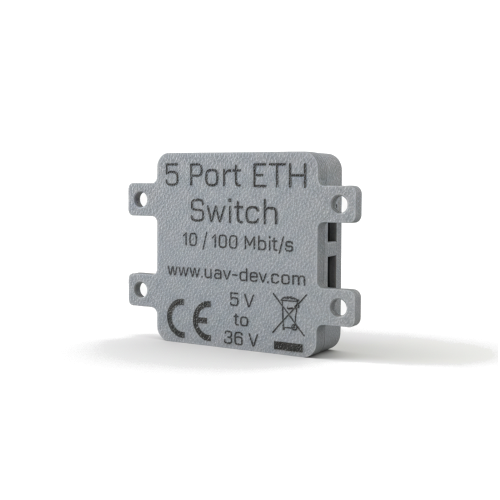

5 Port Ethernet Switch
- 5 Ports mit JST-GH 4 Pin Buchse
- 10 / 100 Mbit/s
- Versorgungsspannung 5 V bis 36 V
- Versorgungsspannung über XT30 Stecker
- XT30 Stromversorgungskabel ist Bestandteil des Produkts
Passende Kabel und Adapter, z.B. auf RJ45 finden sie im UAV-DEV GmbH Webshop.

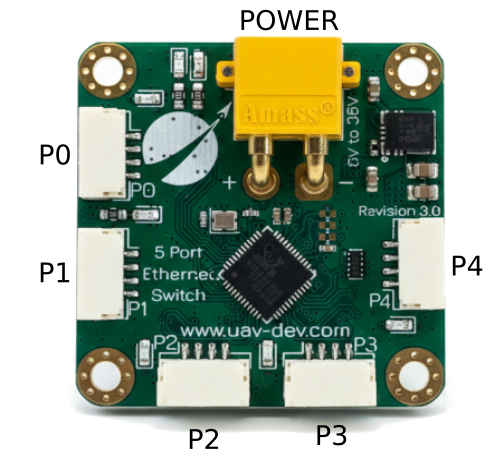

¶ Steckerbelegung
¶ P0 bis P4
JST-GH 4 Pin
| Pin | Signal |
| 1 | RX- |
| 2 | RX+ |
| 3 | TX- |
| 4 | TX+ |
¶ POWER
XT30
| Pin | Signal |
| 1 | GND |
| 2 | 5 V bis 36 V Versorgungsspannung |
¶ Abmessung

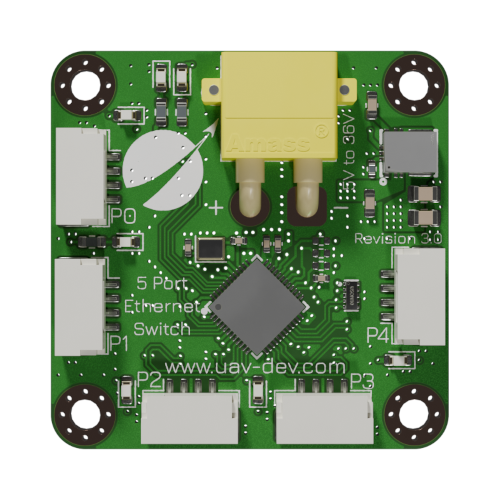

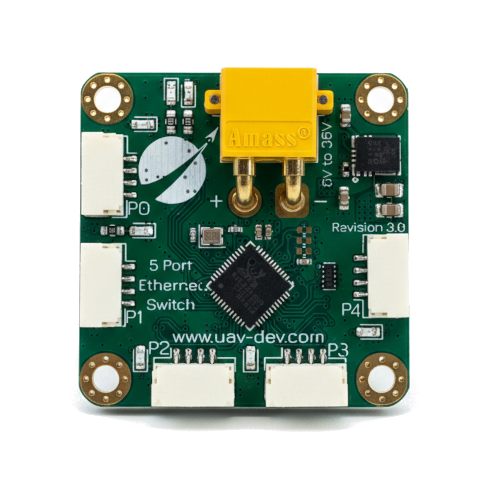

PCB: 35 mm x 35 mm
Gehäuse: 39 mm x 39 mm
¶ Lieferumfang

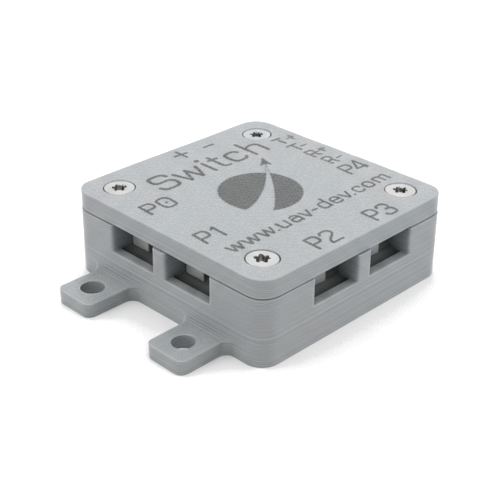

- Switch im PC-FR 3D-Druck Gehäuse
- XT30 Spannungsversorgungskabel
¶ Bestellung
Mini Ethernet Switch im UAV-DEV GmbH Webshop
¶ Herkunft
| Entwicklung | DE |
| PCB | CN |
| Bestückung | CN |
| Konfiguration und Test | DE |
| Verpackung und Versand | DE |
