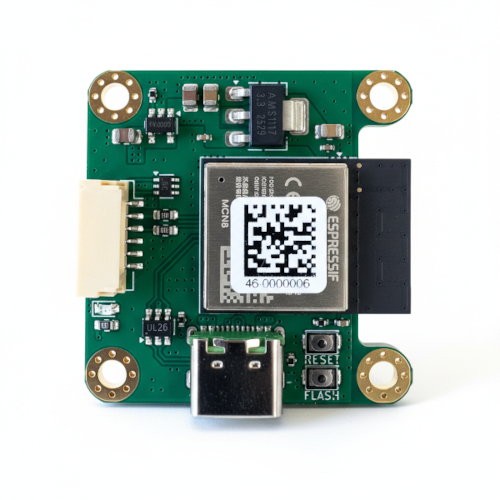

¶ Beschreibung

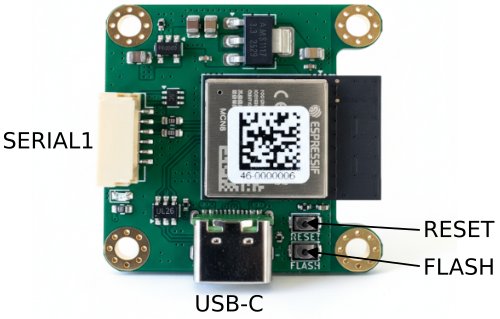

¶ Steckerbelegung
¶ SERIAL1
JST-GH 6 Pin
| Pin | Signal |
| 1 | +5V |
| 2 | RX (Eingang) |
| 3 | TX (Ausgang) |
| 4 | nicht belegt |
| 5 | nicht belegt |
| 6 | GND |
¶ Konfiguration
¶ ArduPilot
| Parameter | Wert |
| SERIAL1_BAUD | 57 |
| SERIAL1_PROTOCOL | 2 |
¶ PX4
| Parameter | Wert |
| SER_TEL1_BAUD | 57600 |
| MAV_0_RATE | 24000 |
¶ Lizenz- und Open-Source-Hinweise
Diese Hardware nutzt Firmware-Komponenten aus dem Open-Source-Projekt DroneBridge ESP32.
Die Software steht unter der Apache License, Version 2.0.
Copyright © DroneBridge Project
Lizenztext: https://www.apache.org/licenses/LICENSE-2.0
Das Gerät unterstützt das Aufspielen eigener Firmware.
¶ Abmessung
33 mm x 34 mm
¶ Lieferumfang
- DroneBridge AIR Leiterkarte
- 4 x Befestigungsschrauben
- PC-FR 3D-Druck Halterung
¶ Bestellung
Bestellung DroneBridge AIR im UAV-DEV GmbH Webshop
¶ Herkunft
| Entwicklung | DE |
| PCB | CN |
| Bestückung | CN |
| Konfiguration und Test | DE |
| Verpackung und Versand | DE |
