¶ Beschreibung

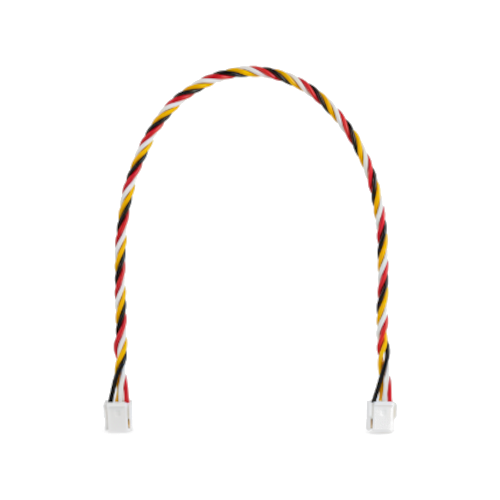

Dieses DroneCAN-Verbindungskabel dient zur zuverlässigen Anbindung von DroneCAN-Peripheriegeräten an Autopiloten in UAV-Systemen. Durch die verdrillte Aderführung ist das Kabel für störarme CAN-Kommunikation ausgelegt.
Eigenschaften:
- Anschlüsse: JST-GH, 4-polig, beidseitig identisch
- Schnittstelle: DroneCAN / I2C
- Kabelaufbau: Verdrehte Adern (twisted)
Anwendung: Autopiloten, GNSS-Module, ESCs, Sensoren und weitere DroneCAN-Geräte
¶ Belegung
Alle Pins sind 1:1 durchverbunden.
| Stecker 1 | Stecker 2 | Farbe | Standard Belegung |
| 1 | 1 | rot | +5V |
| 2 | 2 | weiß | CAN_H / SCL |
| 3 | 3 | geld | CAN_L / SDA |
| 4 | 4 | schwarz | GND |
¶ Längen
- 10 cm
- 20 cm
- 30 cm
- 40 cm
- 60 cm,
- 80 cm
- 100 cm
¶ Bestellung
DroneCAN Kabel im UAV-DEV GmbH Webshop
¶ Herkunft
| Entwicklung | DE |
| PCB | CN |
| Bestückung | CN |
| Konfiguration und Test | DE |
| Verpackung und Versand | DE |
