¶ Beschreibung

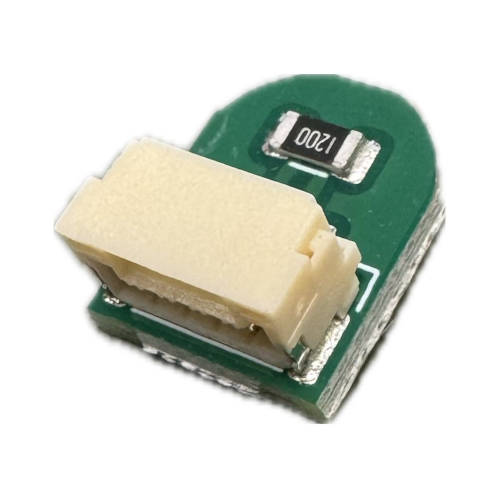

Dieser Abschlusswiderstand ist für den zuverlässigen Betrieb eines CAN / DroneCAN-Busses unerlässlich. Er verhindert Signalreflexionen auf der Leitung und sorgt so für eine stabile, störungsfreie Kommunikation zwischen den angeschlossenen Geräten.
In einem CAN-Bus sind immer zwei Abschlusswiderstände mit je 120 Ω erforderlich – jeweils an den beiden Enden des Busses. Einer dieser Widerstände ist bei den meisten Autopiloten bereits intern verbaut, der zweite wird am gegenüberliegenden Busende benötigt. Genau hier kommt dieser externe JST-GH-Abschlusswiderstand zum Einsatz.
Eigenschaften:
- JST-GH 4-Pin Steckverbinder
- Integrierter 120 Ω CAN-Abschlusswiderstand
- Plug-and-Play – kein Löten erforderlich, entspricht DroneCode Pinbelegung
- Ideal für DroneCAN Anwendungen
Hinweis: Verwenden Sie diesen Abschlusswiderstand nur, wenn am betreffenden Busende noch kein Terminator vorhanden ist.
¶ Abmessung
12 mm x 10 mm
¶ Lieferumfang
¶ Belegung
| Pin | Belegung |
| 1 | |
| 2 | 120 Ohm Widerstand |
| 3 | 120 Ohm Widerstand |
| 4 |
